Hallo liebe Autodarts-Freunde!
Heute stelle ich euch meine 3D-gedruckte Grundplatte für DIY-Autodarts-Systeme vor – die kostengünstige Alternative zur CNC-gefrästen Holzplatte. Ideal für alle, die einen eigenen 3D-Drucker haben.
✅ Vorteile der 3D-gedruckten Grundplatte
-
Kompatibel mit allen gängigen Beleuchtungsringen
(Winmau Plasma, Mission Torus270, Target Corona, DIY-3D-Ring) -
Universelles Kamerahalterungs-System
– Die Kameraarme bleiben immer an der gleichen Position, unabhängig davon welchen Beleuchtungsring man verwendet. -
Maximale Stabilität
– Durchdachtes Stecksystem mit Konus- und Winkelverbindungen, kein Verbiegen oder Verwinden. -
Saubere Kabelführung
– Integrierte Kabelkanäle mit definierten Ausgängen und Kabel Klemmen -
Einfache Wandmontage
– Dank zentrierter Hauptbohrung und Schablone/PDF.
🧱 Wandmontage leicht gemacht
- Zentralbohrung = Ausrichten auf 173 cm Bullseye-Höhe
- Außenbohrungen = 380 mm (neu 295mm) Radius von der Mitte
-
PDF ist im Cults3D-Paket enthalten
(oder du nutzt einfach die Grundplatte selbst zum Anzeichnen nachdem du sie fertig verschraubt hast)

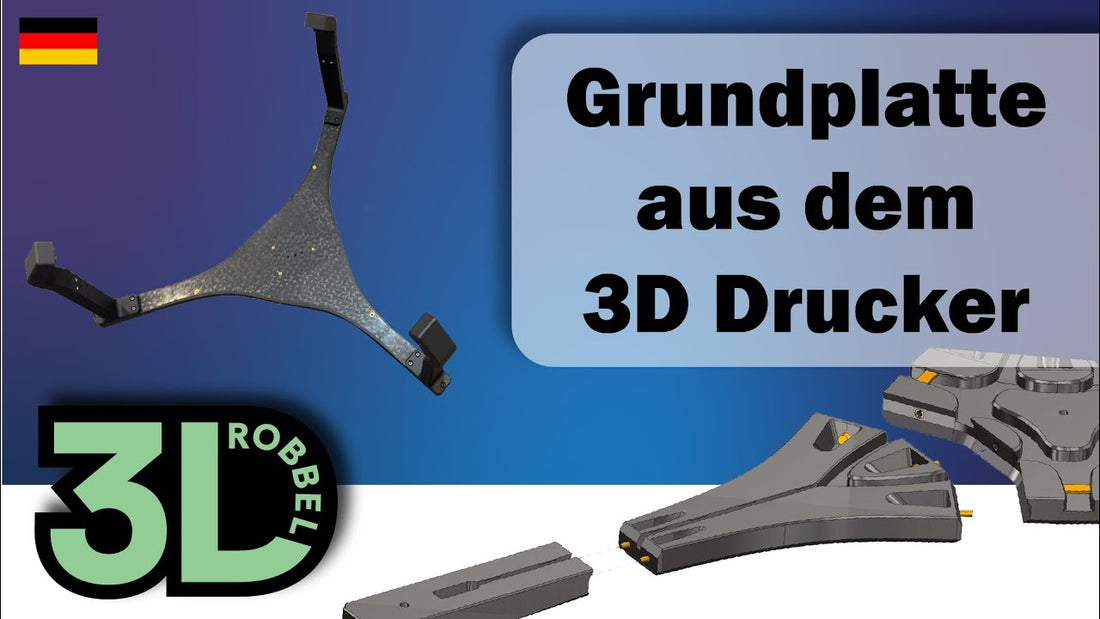

🔧 Aufbau & Teile
Die Grundplatte besteht aus 7 Teilen, die miteinander verschraubt werden:
🧩 Teil 1: „Basis“
- Zentrale Platte, auf der das Dartboard montiert wird.
- Zwei Halterungen möglich:
- Standard-Dartboard-Halterung (Blech)
- Bulls-Dartboard-Halterung
- Kabelausgänge & neue Bohrungen für Karella-Schallschutzsystem integriert.
🧩 Teil 2: „3x Mittelarme“
- Mit je 3x M4x14 mm Schrauben an der Basis befestigt.
- Enthält M6-Gewindeeinsätze für die RotaLock-Dartboard-Verspanner.
- Vorteil: Verspanner drehen sich nicht mehr mit den Dartboard mit, da sie in der Grundplatte fixiert sind.
🧩 Teil 3: „3x Fußhalterungen“
- Mit 2x M3x10 mm Schrauben an den Mittelarmen befestigt.
- M4-Gewindeeinsätze um Kamerahalterungen Millimeter genau zu verschrauben.
- 45° Senkbohrung für die Wandmontage.
🧵 Übersicht: Gewindeeinsätze je Teil
Teil 1 „Basis“
- 3x M4 für Bulls-Halterung
- 9x M4 für Verbindung zu Mittelarmen
- 4x M3 für Standard-Halterung
Teil 2 „Mittelarme“
- Je 1x M6 für RotaLock-Verspanner
Teil 3 „Fußhalterungen“
- 2x M3 für Befestigung an Mittelarmen
- 3x M4 für Montage der Kamerahalter
🔩 Schraubenliste (DIN912)
| Schraube | Menge | Verwendungszweck |
|---|---|---|
| M4x14 mm | 9x | Basis ↔ Mittelarme |
| M4x14 mm | 9x | Kamerahalterung festschrauben |
| M3x10 mm | 6x | Fußhalterung ↔ Mittelarme |
| M3x10 mm | 2x | Standard-Halterung (Blech) |
| M4x10–16 mm (Senkkopf) | 3x | Bulls-Halterung |
🛠️ Für die Wandmontage:
Verwende passende Dübel & Senkkopfschrauben (abhängig vom Wandmaterial), idealerweise mit 45° Kopf.

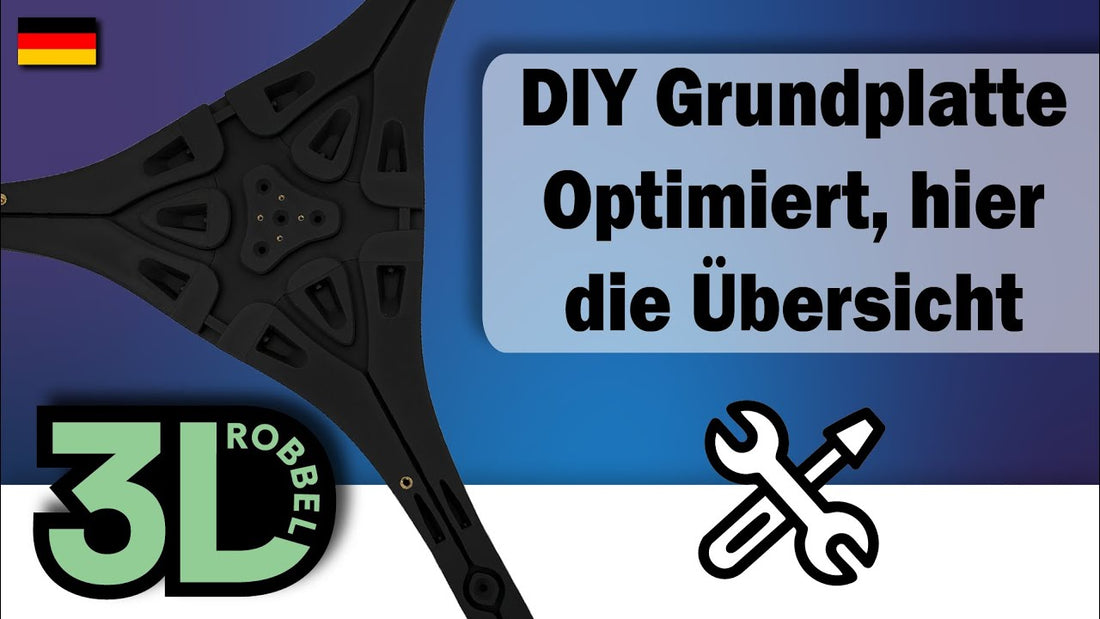

🔄 Update: September 2025
- Durchgehende Bohrungen für Gewindeeinsätze → von beiden Seiten einsetzbar.
- Kabel auch vorne verlegbar → mehr Wartungsfreundlichkeit.
- Neue Befestigungspunkte zur Montage auf dem Karella Schallschutzsystem.
- Neue Befestigungs Bohrungen an der Wand 295mm zur Mitte (Fertig aufgebaute Montage ist damit jetzt möglich)
👉 Video zum Update ansehen (YouTube Shorts)
🎥 Ausführliche Erklärung
👉 YouTube-Video zur kompletten Montage & Funktion
🖨️ STL-Dateien & PDF
Die STL-Dateien für den 3D-Druck sowie die PDF-Schablone zur Wandmontage findest du direkt in unserem Paket bei Cults3D.
👉 Zum 3D-Modell auf Cults3D
💬 Fragen oder Feedback?
Schreib mir gerne auf YouTube in die Kommentare oder kontaktiere mich über das Kontaktformular – ich helfe dir gerne weiter!
