WLED Erweiterungs-Kit für Robbel3D Grundplatte

WLED Erweiterungs-Kit für Robbel3D Grundplatte – indirekte, interaktive Dartboard-Beleuchtung

Du willst dein Dartboard nicht nur schön ausleuchten, sondern das Ganze auch interaktiv machen?
Mit diesem WLED Erweiterungs-Kit rüstest du deine 3D-gedruckte Robbel3D/Robbel90 Grundplatte um einen Beleuchtungsring nach – perfekt abgestimmt auf dein Setup.

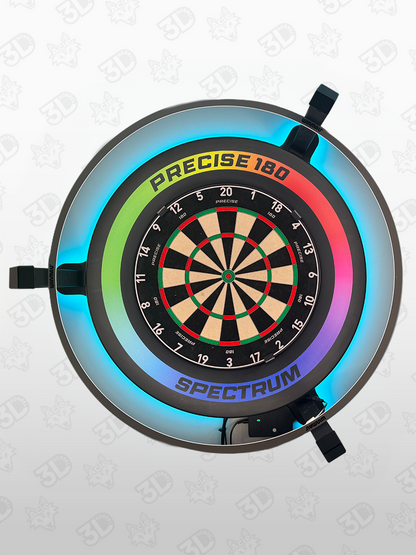

Der Ring sitzt hinter dem Surround und erzeugt eine saubere indirekte Beleuchtung

✅ Indirekte Beleuchtung – versteckt hinter dem Surround

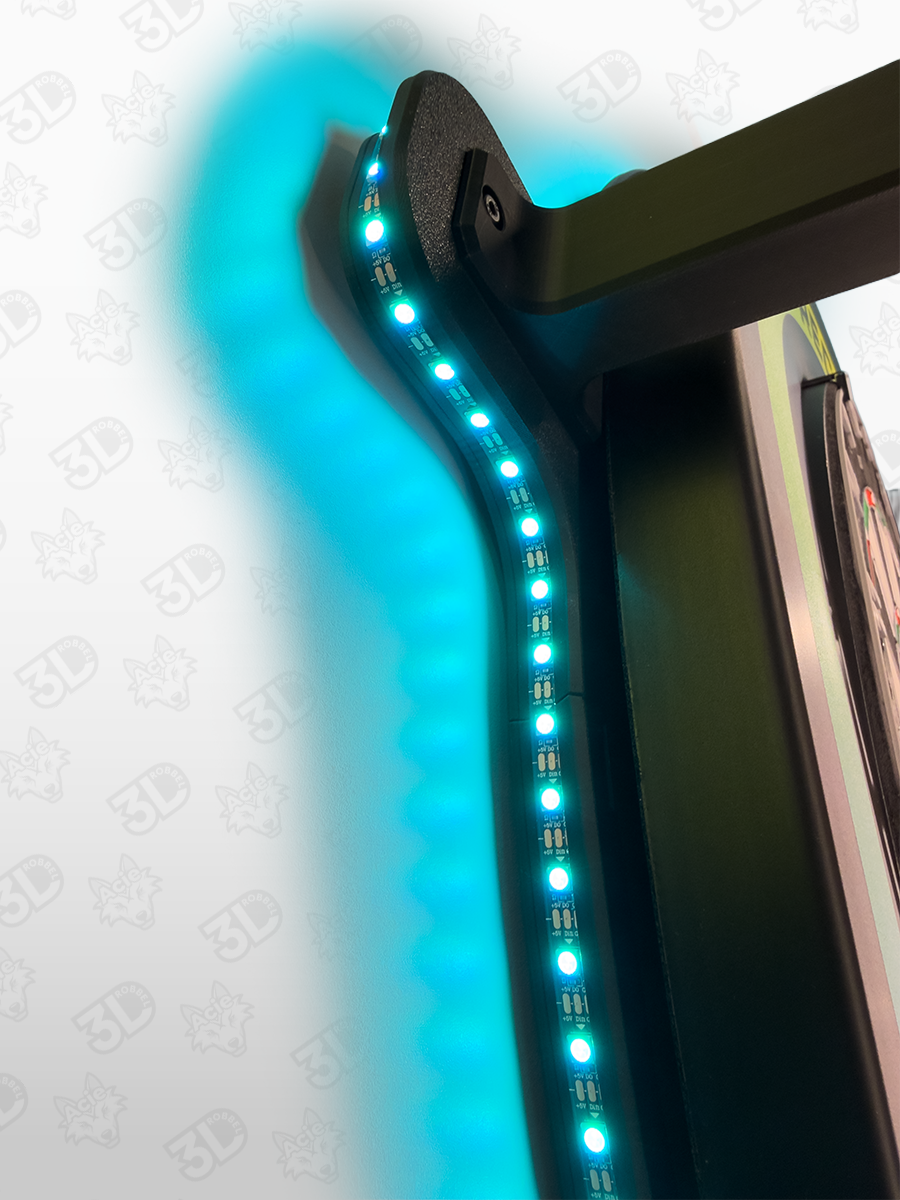

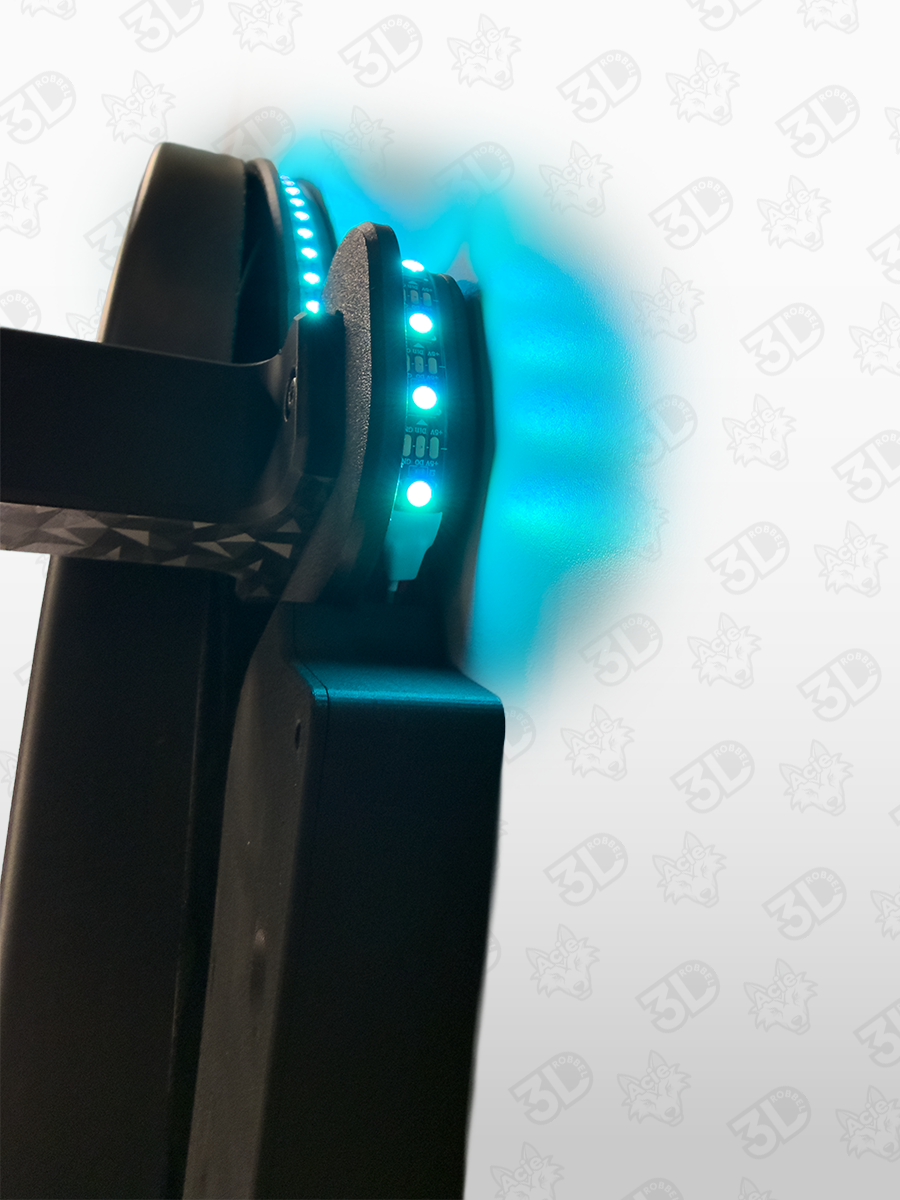

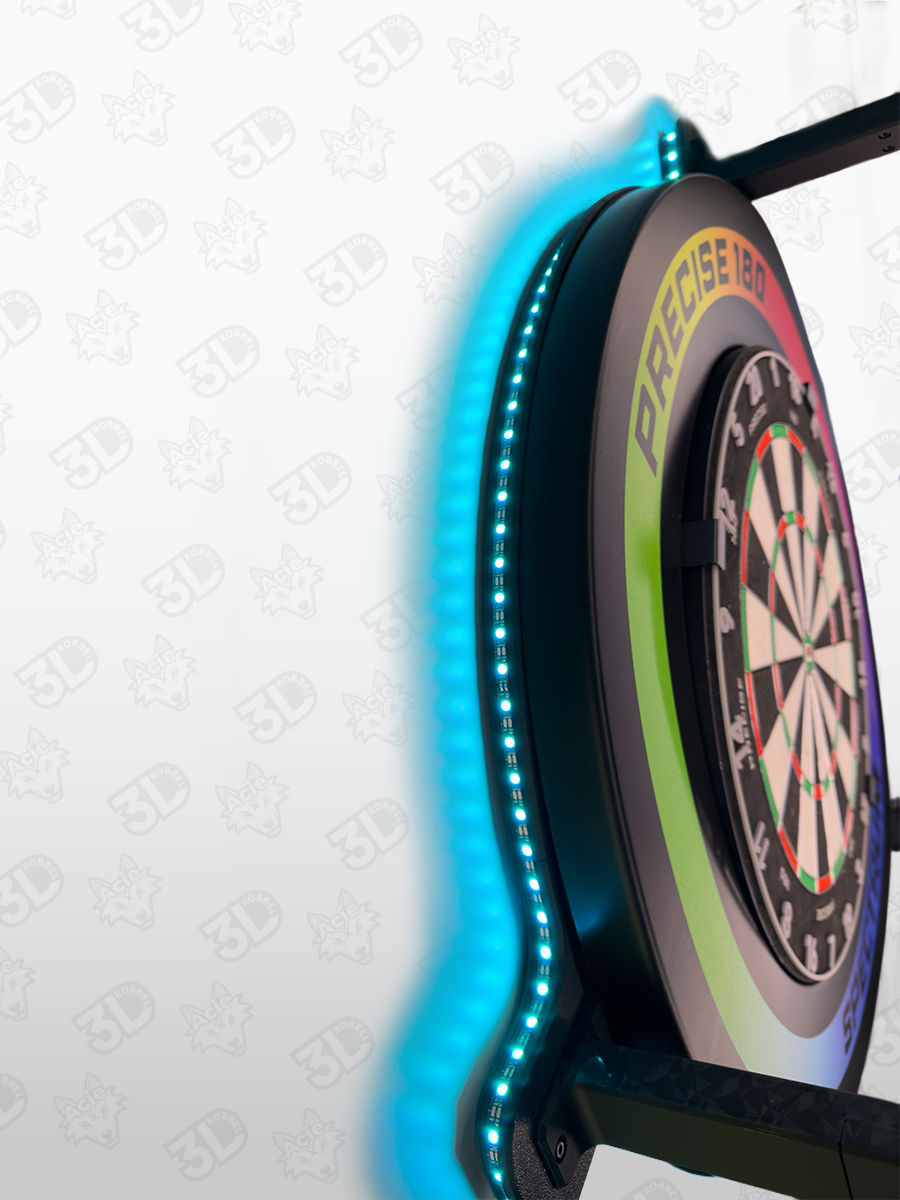

Der WLED Beleuchtungsring wird so montiert, dass er hinter dem Surround sitzt.

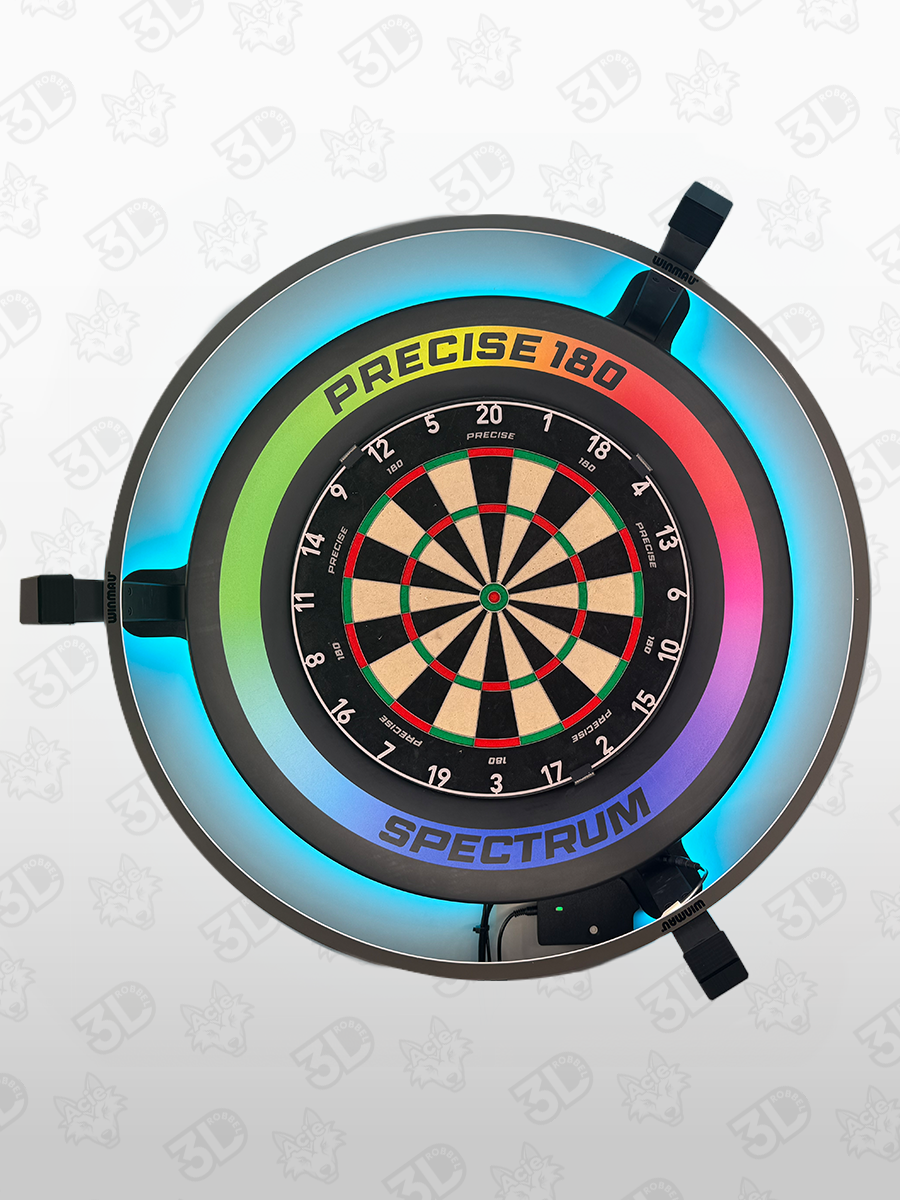

Ergebnis: indirektes Licht mit richtig guter Optik – gleichmäßig, angenehm wird die komplette Dart Wand indirekt beleuchtet

🔥 Interaktiv mit DartsHub Erweiterung (User I3uLL3t)

Und jetzt kommt der Spaß-Teil:
In Kombination mit der DartsHub Erweiterung vom User „I3uLL3t“ wird deine Beleuchtung interaktiv.

Das bedeutet:
Wenn ihr spielt und euch z.B. überwerft, ein Match gewinnt oder bestimmte Events passieren, werden passende Farbeffekte automatisch abgespielt.

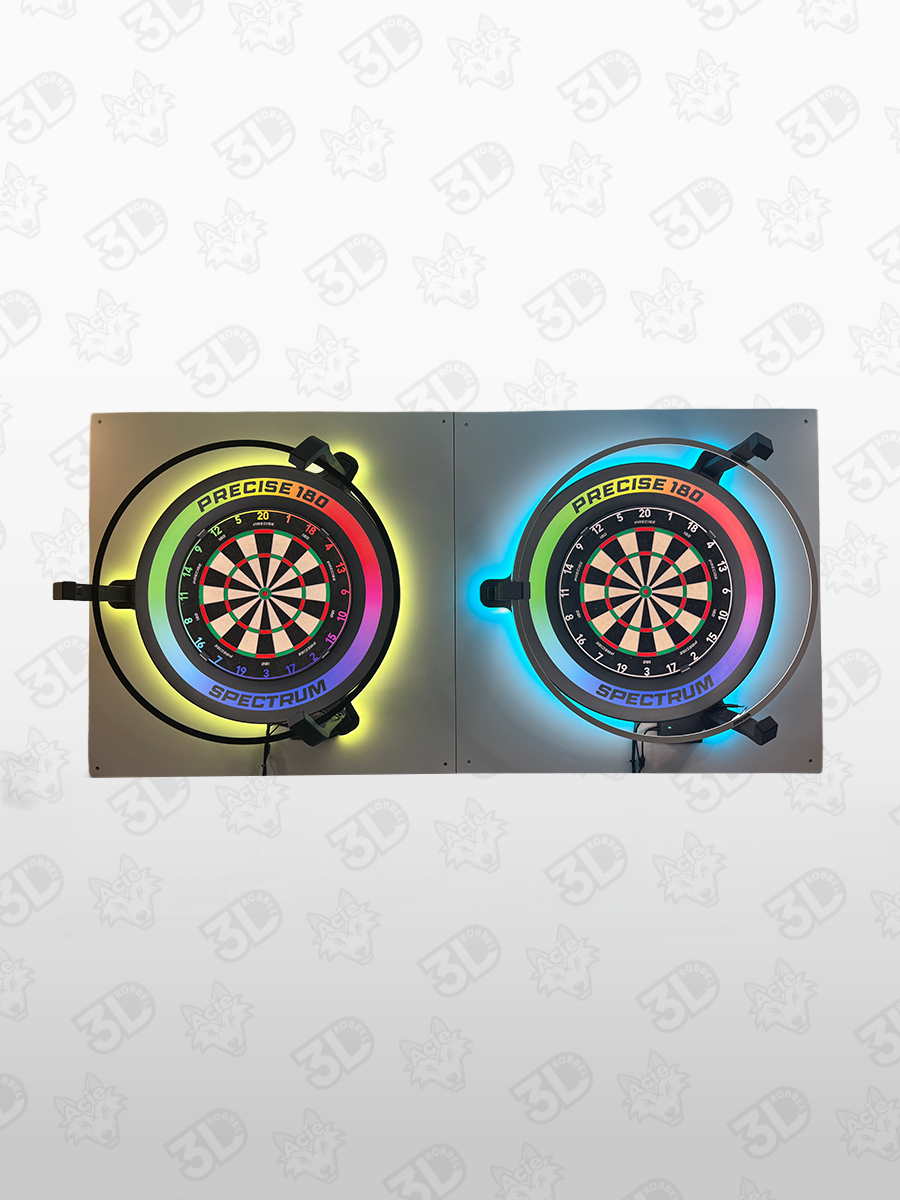

Dein Setup reagiert auf das Spiel – einfache eine Interaktive Beleuchtung eben

✅ Zwei Varianten – passend zu deiner Kamera-Ausrichtung

Das Kit gibt es in zwei Versionen, je nachdem wie deine Kamerahalterungen ausgerichtet sind:

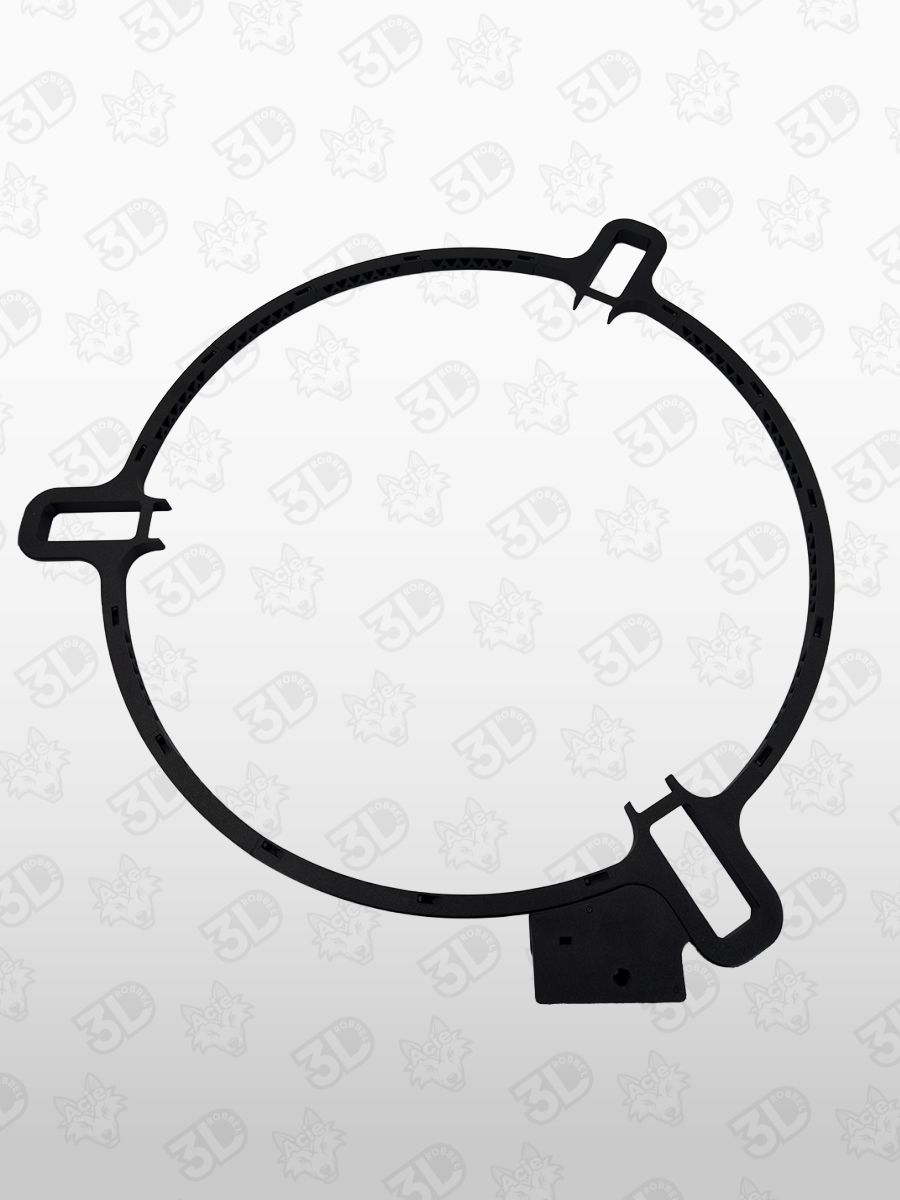

• Variante 1: Kamera auf Zahl 11 (die anderen zwei Kameras jeweils 120° versetzt)

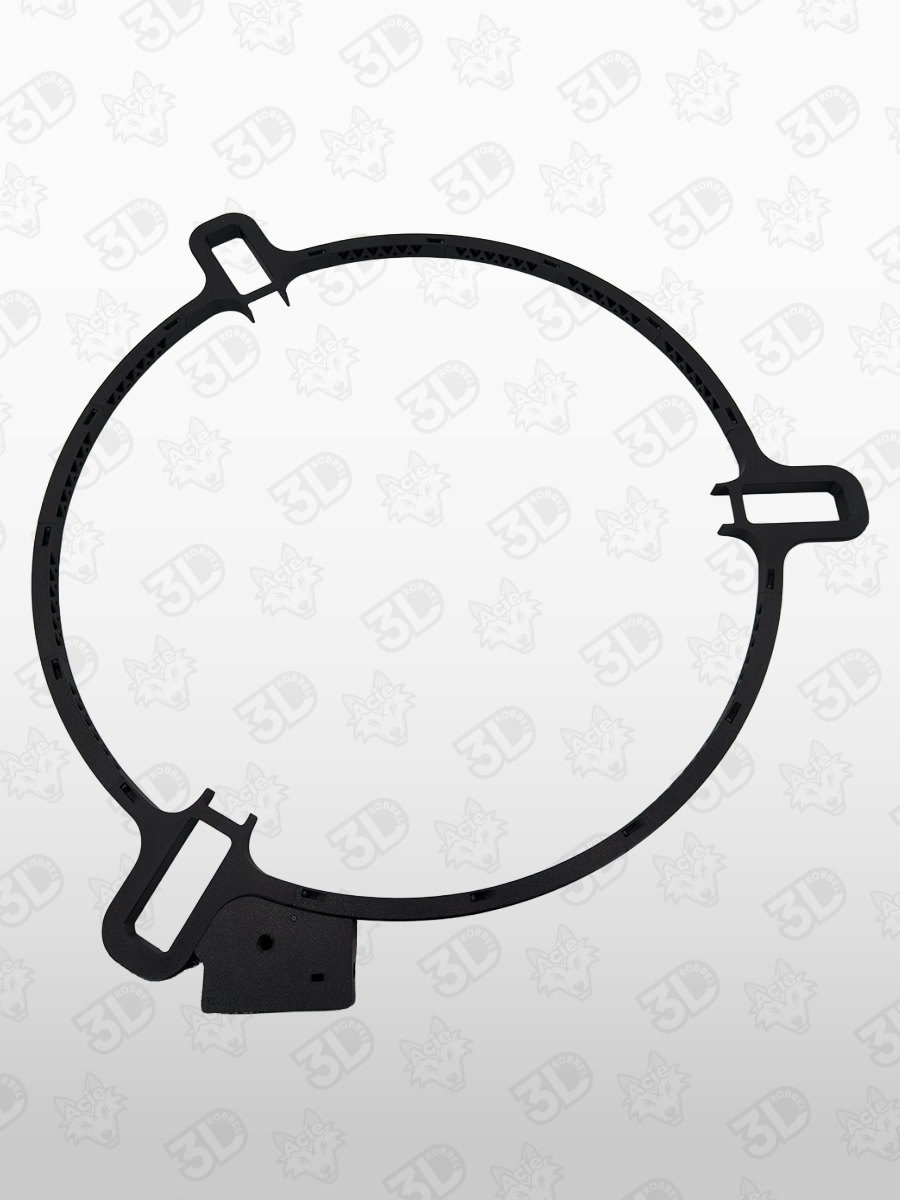

• Variante 2: Kamera auf Zahl 6 (die anderen zwei Kameras jeweils 120° versetzt)

So passt die Geometrie zu deinem System – inklusive Position der Controller-Box.

🔧 Aufbau & Montage (DIY-freundlich)

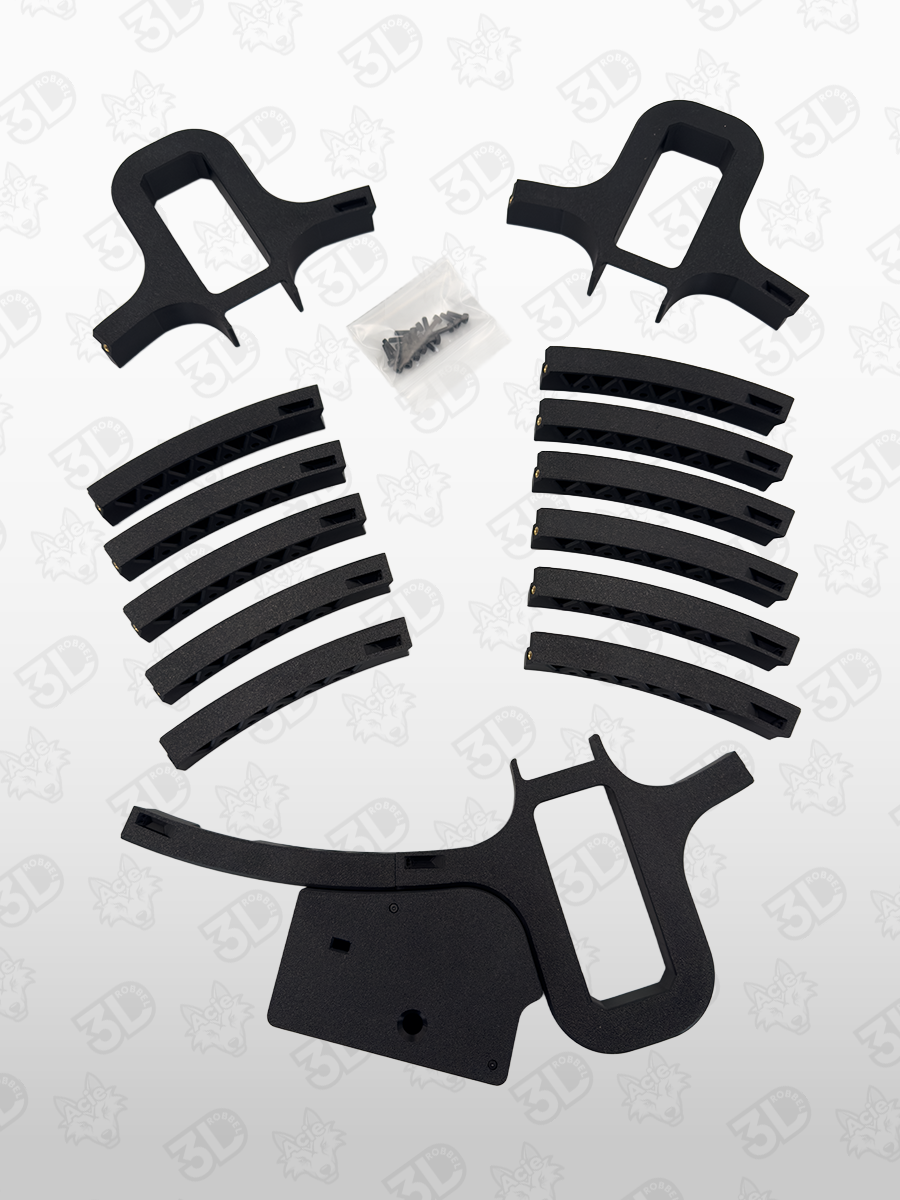

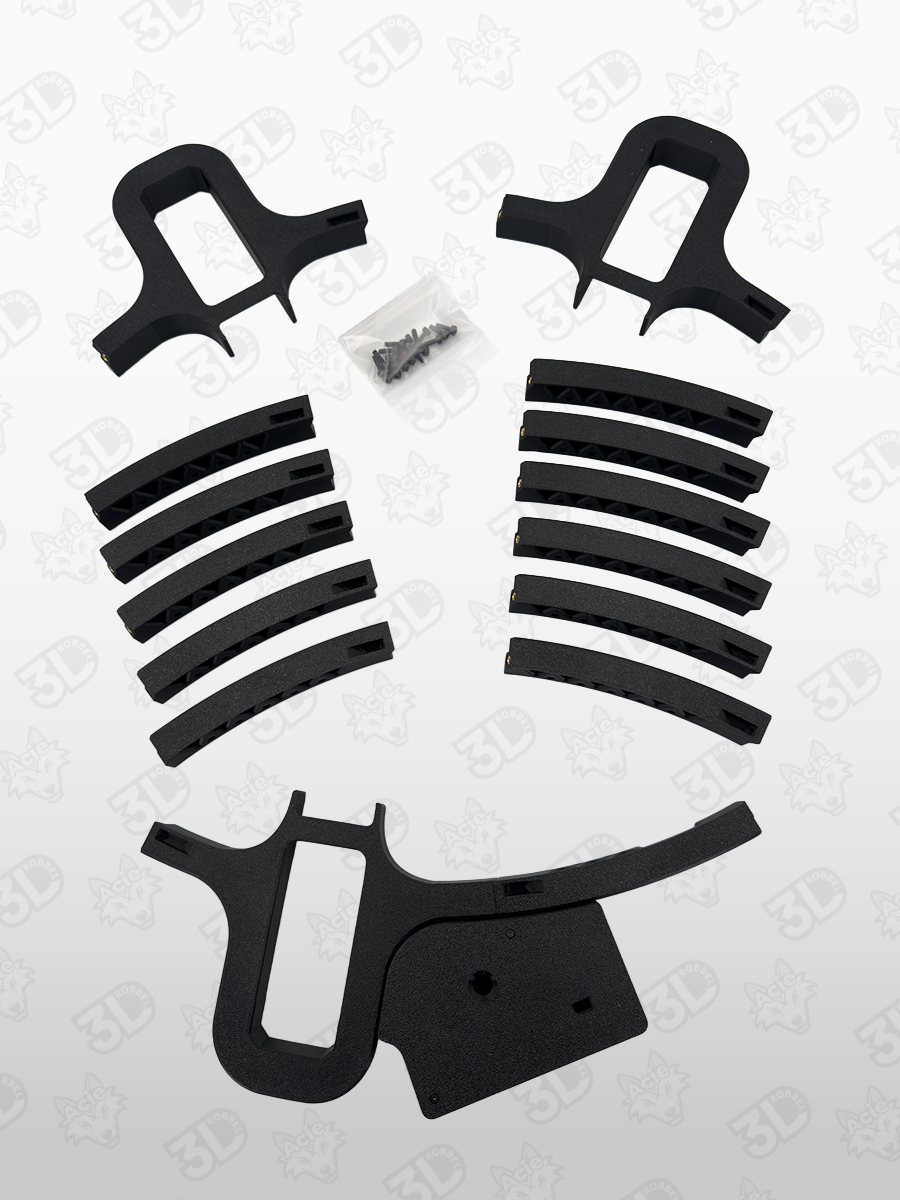

Der Beleuchtungsring besteht aus:

• 15 Segmenten (Ring-Module)
• 1 Controller-Kasten zur Aufnahme deines ESP32/WLED Controllers

Der Controller-Kasten sitzt immer in der Ecke, wo die Kamerahalterungen montiert sind – genau dort, wo er hingehört.

Verschraubung:

• 18× M3x10 mm Schrauben (für den Ring-Zusammenbau)

Wenn alles zusammengebaut ist:

• einfach auf die 3D-gedruckte Grundplatte aufstecken ✅

📦 Lieferumfang

• WLED Erweiterungs-Kit (15 Segmente + Controller-Box)
• passend zur gewählten Variante (Zahl 11 oder 6)

⚠️ Wichtig: Elektronik nicht enthalten

Die 3 passenden Elektronik-Bauteile sind nicht im Kit enthalten und müssen separat bestellt werden:
https://linkliste.acie.ch/

🎥 Video-Anleitung (komplett erklärt)

Ein ausführliches YouTube-Video mit Aufbau, Teilen, Einrichtung & allem was du wissen musst findest du hier:
https://youtu.be/VpGCLUcZlSU
