Autodarts System Kamerahalterung mit Lichtring Robbel3D

Du möchtest deinen DIY-Lichtring für dein Autodarts-Setup zusammenbauen? In dieser Anleitung begleiten wir dich durch den gesamten Aufbau: von der Vorbereitung der Bauteile über die Montage der Kameras und des Rings bis zur LED-Beleuchtung und Wandbefestigung.

Lege dir zunächst alle Druckteile, Schrauben, Einschmelzmuttern und Elektronikkomponenten bereit. Die Abbildungen zeigen dir jeweils, wie die Teile zusammengehören und welche Befestigungen du benötigst.

1. Der Aufbau im Überblick

Die Anleitung führt dich in der Reihenfolge durch das Projekt: Zuerst bereitest du die Kameraarme vor, danach setzt du den Lichtring zusammen. Anschliessend folgen die Umrandung, das LED-Band und die Befestigung an der Wand.

Nutze die Übersicht, um dich vor dem Start mit den einzelnen Arbeitsschritten vertraut zu machen.

2. Vorbereitung und ergänzende Hilfen

Prüfe vor der Montage, ob du die passenden Elektronikkomponenten für dein Setup bereitgelegt hast. Dazu gehören die Kameras mit ihren Anschlusskabeln sowie das LED-Band mit passender Stromversorgung.

Die Originalanleitung verweist auf eine Bauteil-Linkliste sowie ergänzende Hilfe über YouTube und Discord. Diese Angebote können dich bei der Auswahl der Komponenten und beim Zusammenbau unterstützen.

3. Material und Werkzeug bereitlegen

Für den Aufbau sind in der Materialliste folgende Befestigungsteile angegeben:

Einschmelzmuttern:

• 12 × Ruthex M2

• 12 × Ruthex M3

• 12 × Ruthex M4

Zylinderkopfschrauben nach DIN 912:

• 12 × M2 × 6 mm

• 12 × M3 × 10 mm

• 6 × M4 × 10 mm

• 15 × M4 × 14 mm

Werkzeug:

• Innensechskant-Schraubendreher mit 1,5 mm

• Innensechskant-Schraubendreher mit 2,5 mm

• Innensechskant-Schraubendreher mit 3,0 mm

• Ein geeignetes Werkzeug zum Einsetzen der Einschmelzmuttern, beispielsweise ein Lötkolben mit passendem Einsatz

Für die Wandmontage benötigst du zusätzlich Schrauben und gegebenenfalls Dübel passend zu deinem Untergrund. Die Vorlage empfiehlt Linsen- oder Tellerkopfschrauben. Beachte bei der Auswahl die eingezeichneten Masse der Befestigungslöcher.

Die später als optional gekennzeichneten M3-Einsätze am Ring kommen bei Bedarf zusätzlich hinzu.

4. Den fertigen Aufbau verstehen

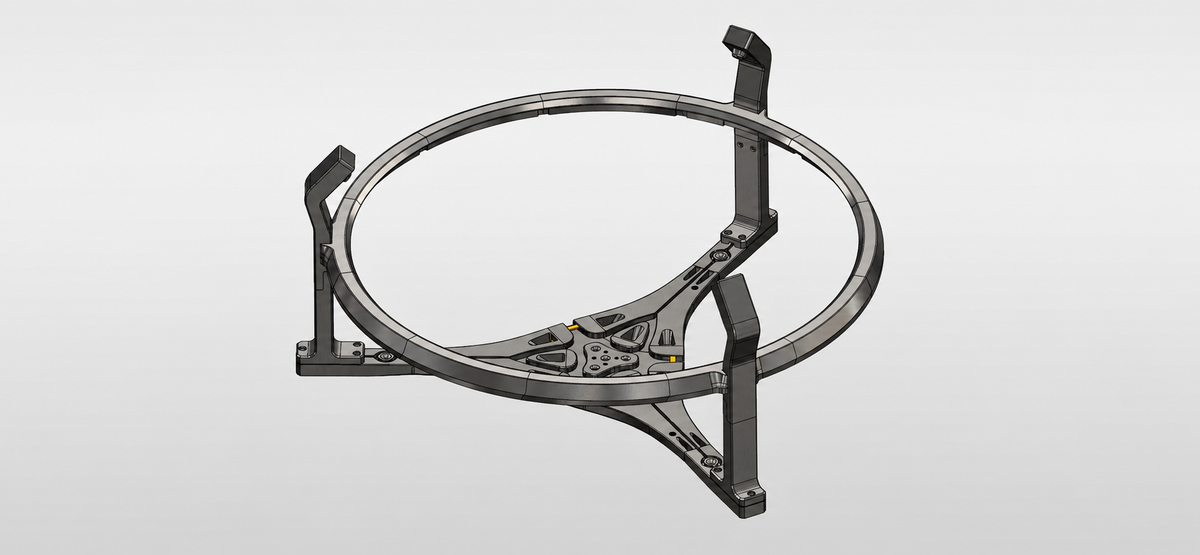

Die Gesamtansicht zeigt dir, wie der Lichtring und die drei Kameraarme angeordnet sind. Jeder Arm trägt eine Kamera und ist mit einem dafür vorgesehenen Ringsegment verbunden.

Orientiere dich während der Montage immer wieder an dieser Darstellung. Sie hilft dir, die Ausrichtung der Kamerahalter und die Position des Rings zu kontrollieren.

5. Die passende Armlänge auswählen

Die benötigte Armlänge hängt davon ab, wie dein Dartboard montiert ist. Die Vorlage zeigt drei Varianten:

• Standardlänge: für ein Dartboard direkt an der Wand oder auf einer Grundplatte.

• 30 mm länger: für den in der Anleitung genannten Karella-Schallschutz.

• 55 mm länger: für den in der Anleitung genannten Vilyzer-Schallschutz.

Wähle die zu deinem Aufbau passende Variante und verwende für alle drei Kameraarme dieselbe Länge.

6. Die Bauteile sortieren

Lege die Bauteile übersichtlich auf deiner Arbeitsfläche aus. Der Ring besteht aus neun normalen Ringsegmenten und drei Segmenten zur Befestigung an den Kameraarmen. Dazu kommen die Teile für die drei Kameraarme und die zugehörigen Schrauben.

Trenne die normalen Ringsegmente von den drei Befestigungssegmenten. So kannst du sie später direkt in der richtigen Reihenfolge anordnen.

7. Einschmelzmuttern in die Kameraarme einsetzen

Setze pro Kameraarm die abgebildeten vier M2-Einschmelzmuttern im Kameragehäuse und vier M4-Einschmelzmuttern im unteren Verbindungsbereich ein.

Achte darauf, dass die Gewindeeinsätze gerade sitzen und entsprechend der vorgesehenen Aufnahme eingesetzt werden. Lass die Bereiche vollständig abkühlen, bevor du die Schrauben eindrehst.

Wiederhole diesen Schritt bei allen drei Armen.

8. Die Kamerakabel verlegen

Führe das Anschlusskabel der Kamera durch den vorgesehenen Kanal im Arm. Die grüne Linie in der Abbildung zeigt den Verlauf vom Kameragehäuse bis zum unteren Ende.

Lege das Kabel sauber in die Führung und lasse am Kameraanschluss ausreichend Spiel. An den Biegungen und an den Übergängen zwischen den Druckteilen darf das Kabel nicht eingeklemmt werden.

Bereite die Kabelverlegung bereits jetzt vor, solange die Teile noch gut zugänglich sind.

9. Kameras und Abdeckungen montieren

Setze die Kameraplatine in die vorgesehene Aufnahme am oberen Ende des Arms. Richte die Linse zur Öffnung der Frontabdeckung aus.

Befestige die Kamera und die Abdeckung entsprechend der Explosionszeichnung mit M2 × 6 mm Schrauben. Die Darstellung zeigt insgesamt vier dieser Schrauben pro Kameraeinheit: zwei für die Platine und zwei für die Abdeckung.

Ziehe die Schrauben vorsichtig und gleichmässig an. Kontrolliere dabei, dass die Platine sauber sitzt und das Kamerakabel hinter ihr frei verläuft.

10. Die Kameraarme zusammensetzen

Verbinde das vorbereitete Oberteil mit dem unteren Armteil deiner gewählten Länge. Die abgestuften Verbindungsflächen müssen passend aufeinanderliegen.

Verschraube die Verbindung mit zwei M4 × 14 mm Schrauben pro Arm. Prüfe vor dem Festziehen, dass das Kabel in seiner Führung liegt und zwischen den Bauteilen nicht gequetscht wird.

Wiederhole die Montage für die beiden übrigen Kameraarme.

11. Die Ringsegmente mit Einschmelzmuttern vorbereiten

Setze in die seitliche Aufnahme jedes Ringsegments eine M3-Einschmelzmutter ein. Diese Gewinde dienen später dazu, die Segmente miteinander zu verschrauben.

Die zusätzlichen Aufnahmen entlang der Oberseite sind in der Abbildung ausdrücklich als optional gekennzeichnet. Für die Verbindung der Ringsegmente untereinander benötigst du zunächst die seitlichen Einsätze.

Achte auch hier auf einen geraden Sitz und lass die Einsätze vor der weiteren Montage abkühlen.

12. Die Ringsegmente verbinden

Füge zwei benachbarte Ringsegmente an ihren Stirnseiten zusammen. Verschraube die Verbindung mit einer M3 × 10 mm Schraube in der zuvor eingesetzten Einschmelzmutter.

Verbinde auf diese Weise nach und nach die weiteren Segmente. Achte darauf, dass die Übergänge bündig sitzen und die innere Führung des Rings durchgehend verläuft.

Beachte dabei die Anordnung im nächsten Abschnitt, bevor du den Ring vollständig schliesst.

13. Die richtige Reihenfolge der Ringsegmente beachten

Verteile die drei Segmente mit Armaufnahme gleichmässig über den Ring. Zwischen zwei Befestigungssegmenten liegen jeweils drei normale Ringsegmente.

Lege am besten zunächst alle zwölf Teile wie in der Abbildung aus. So kannst du die Reihenfolge kontrollieren, bevor du die letzten Verbindungen verschraubst.

Am Ende entsteht ein geschlossener Ring mit drei gleichmässig verteilten Befestigungspunkten für die Kameraarme.

14. Den Ring an den Kameraarmen befestigen

Positioniere die drei Befestigungssegmente an den dafür vorgesehenen Aufnahmen der Kameraarme. Richte die Bohrungen auf die M4-Gewinde in den Armen aus.

Verwende zwei M4 × 10 mm Schrauben je Arm, insgesamt also sechs Schrauben. Die Detailansicht zeigt die Verbindung an einem einzelnen Befestigungspunkt.

Setze zunächst alle Schrauben locker an. Kontrolliere die Ausrichtung des Rings und ziehe die Verbindungen anschliessend gleichmässig fest.

15. Die Umrandung vorbereiten

Die nächste Abbildung zeigt, wie die Umrandung im montierten Zustand am Ring sitzt. Sie verläuft entlang des gesamten Umfangs und wird durch die dafür vorgesehenen Bereiche der Ringsegmente geführt.

Orientiere dich an dieser Ansicht, bevor du die Umrandung einsetzt. Prüfe insbesondere, wie ihre Unterkante zum Ringprofil liegt.

16. Die Umrandung einsetzen

Führe die Umrandung wie in der Explosionsansicht dargestellt von oben an den Ring heran und setze sie gleichmässig in die vorgesehenen Aufnahmen ein.

Arbeite dich rund um den Ring vor und kontrolliere, dass die Umrandung überall sauber sitzt. Vermeide es, sie nur an einer Stelle mit Kraft hineinzudrücken.

Die Abbildung zeigt die Einsetzrichtung; zusätzliche Schrauben oder Klebstoffe sind für diesen Schritt dort nicht angegeben.

17. Die Multicolor-Optik kontrollieren

Die Detailansicht zeigt die farbig abgesetzten Konturen des Multicolor-Rings. Prüfe an den Übergängen, ob die Segmente bündig zusammenpassen und die farbigen Linien sauber weiterlaufen.

Diese Abbildung dient als Orientierung für die fertige Optik. Die Montage des LED-Bands folgt im nächsten Schritt.

18. Das LED-Band montieren

Bringe das LED-Band entlang der vorgesehenen Innenseite des Rings an. Die türkis markierte Fläche in der Abbildung zeigt seine Position.

Die Montagefläche sollte sauber und trocken sein. Falls dein LED-Band eine selbstklebende Rückseite besitzt, ziehe die Schutzfolie abschnittsweise ab und drücke das Band nach und nach an.

Plane den Startpunkt so, dass der Anschluss zur vorgesehenen Kabeldurchführung passt. Achte auf einen gleichmässigen Verlauf, besonders an den Übergängen zwischen den Ringsegmenten.

19. Die LED-Stromversorgung verdeckt verlegen

Die zusätzliche Bohrung im Kameraarm ermöglicht eine verdeckte Kabelführung zum LED-Band. In der Vorlage ist dafür ein dünnes, zweiadriges Kabel vorgesehen.

Führe die Leitung vom unteren Ende des Arms durch den Kabelkanal und an der zusätzlichen Bohrung zum Ring heraus. Die grüne Markierung zeigt den Verlauf.

Stimme Leitung und Anschluss auf das tatsächlich verwendete LED-Band ab. Verlege und verbinde die Kabel bei getrennter Stromversorgung und achte darauf, dass sie an keiner Stelle eingeklemmt werden.

20. Den Lichtring an der Wand montieren

Richte den fertigen Aufbau zum Dartboard aus und übertrage die Befestigungspunkte mithilfe der Masszeichnung auf die Wand oder deine Montageplatte.

Beachte dabei die eingezeichneten Bezugslinien: Die Masse beziehen sich auf unterschiedliche Bohrungen und sind nicht beliebig untereinander austauschbar. Kontrolliere die Markierungen zusätzlich direkt am montierten Aufbau, bevor du bohrst.

Befestige die Halter mit Schrauben und gegebenenfalls Dübeln, die für deinen Untergrund geeignet sind. Prüfe anschliessend, ob alle drei Arme sicher sitzen und der Ring korrekt ausgerichtet ist.

Fertig! Dein DIY-Lichtring ist aufgebaut

Kontrolliere zum Abschluss alle Schraubverbindungen und Kabelwege. Verbinde danach die Kameras und die LED-Stromversorgung und prüfe ihre Funktion.

Damit ist der mechanische Aufbau deines DIY-Lichtrings abgeschlossen. Als nächster Schritt folgen die Einrichtung und Kalibrierung der Kameras in deinem Autodarts-System.

Viel Freude beim Aufbau und beim nächsten Dartabend!
