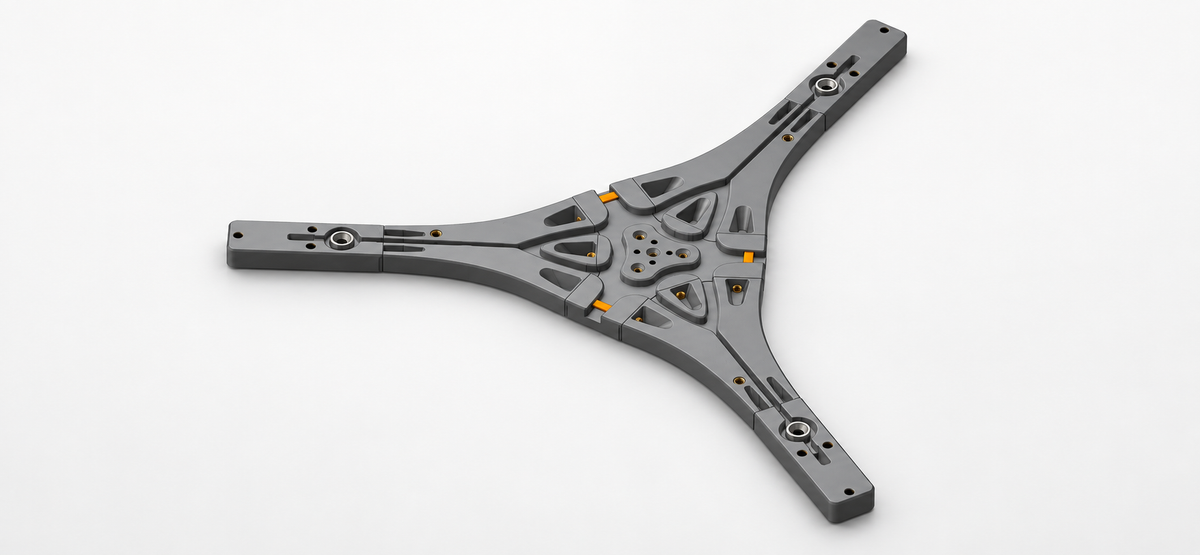

Autodarts DIY: Montageanleitung mit Kabelkanälen auf der Vorderseite

Du möchtest deine Autodarts-Halterung zusammenbauen? In dieser Anleitung zeigen wir dir Schritt für Schritt, wie du die Grundplatte vorbereitest, die Bauteile miteinander verschraubst und die Kameraarme montierst.

Bei dieser Variante liegen die Kabelkanäle auf der Vorderseite. Dadurch bleiben sie auch nach der Wandmontage zugänglich und du kannst die Kabel anschließend verlegen.

Bevor du startest

Lege dir alle gedruckten Bauteile, Einschmelzmuttern und Schrauben bereit. Schau dir zunächst die Übersicht und die einzelnen Montageschritte an, damit du die Teile richtig zuordnen kannst.

Die ergänzende Teileliste hilft dir bei der Auswahl der Elektronik. Für zusätzliche Unterstützung findest du hier Platz für das Aufbauvideo und den Discord-Kontakt:

• Elektronik und Zubehör: [Autodarts_Linksliste]

• Aufbauvideo: [YouTube-Link]

• Fragen zum Aufbau: [Discord-Link]

1. Material und Werkzeug bereitlegen

Für den gezeigten Aufbau benötigst du folgende Verbindungselemente:

Einschmelzmuttern:

• 10 × Ruthex M3

• 18 × Ruthex M4

• 3 × Ruthex M6

Zylinderkopfschrauben nach DIN 912:

• 10 × M3 × 10 mm

• 18 × M4 × 14 mm

Werkzeug:

• Innensechskant-Schraubendreher mit 2,5 mm

• Innensechskant-Schraubendreher mit 3,0 mm

• Geeignetes Werkzeug zum Einsetzen der Einschmelzmuttern, beispielsweise ein Lötkolben mit passendem Einsatz

Achte bei den Einschmelzmuttern auf die in der Zeichnung angegebenen Abmessungen, damit sie zu den vorgesehenen Aufnahmen passen.

2. Abmessungen und Ausrichtung prüfen

Die Maßzeichnung hilft dir, die Grundplatte und ihre Befestigungspunkte einzuordnen.

In der dargestellten Ausrichtung liegt der linke äußere Befestigungspunkt 295 mm links vom Mittelpunkt. Die beiden rechten Befestigungspunkte liegen jeweils 147,5 mm rechts sowie 255,5 mm oberhalb beziehungsweise unterhalb des Mittelpunkts.

Diese Angaben beziehen sich auf die eingezeichneten Befestigungspunkte, nicht auf die Außenmaße der Grundplatte.

3. Vorder- und Rückseite zuordnen

Auf der Vorderseite erkennst du die offenen Kabelkanäle und die Aufnahmen für die verschiedenen Gewindegrößen. Die Übersicht zeigt dir, an welchen Stellen M3-, M4- und M6-Einschmelzmuttern vorgesehen sind.

Lege die Bauteile zunächst passend zur Abbildung aus. So kannst du vor dem Zusammenbau prüfen, ob alle Teile richtig orientiert sind.

Die Rückseite bildet die weitgehend glatte Seite der Grundplatte. Nutze diese Ansicht als zusätzliche Orientierung beim Auslegen und späteren Kontrollieren der Baugruppe.

4. Einschmelzmuttern in die Basis einsetzen

Beginne mit dem mittleren Bauteil, der Basis. Hier werden die drei Verbindungsarme angeschraubt.

Setze die Einschmelzmuttern entsprechend der Abbildung ein:

• 4 × M3 in die gekennzeichneten Aufnahmen im mittleren Bereich

• 9 × M4 in die seitlichen Aufnahmen – jeweils drei pro Anschlussseite

Achte darauf, die Einsätze gerade und passend zur vorgesehenen Aufnahme einzusetzen. Lass sie vollständig abkühlen, bevor du die Bauteile verschraubst.

5. Die drei Fußhalter vorbereiten

Die Fußhalter bilden die äußeren Enden der Grundplatte. Auf ihnen werden später die Kameraarme befestigt.

Jeder Fußhalter erhält:

• 3 × M4-Einschmelzmuttern auf der Vorderseite

• 2 × M3-Einschmelzmuttern an der Stirnseite zum Verbindungsarm

Wiederhole diesen Schritt für alle drei Fußhalter. Insgesamt benötigst du dafür neun M4- und sechs M3-Einschmelzmuttern.

6. Aufbau der Grundplatte nachvollziehen

Jeder der drei Ausleger besteht aus einem Verbindungsarm und einem äußeren Fußhalter. Das breite Ende des Verbindungsarms wird mit der mittleren Basis verbunden, das schmale Ende mit dem Fußhalter.

Pro Ausleger sind dafür vorgesehen:

• 3 × M4 × 14 mm für die Verbindung zur Basis

• 2 × M3 × 10 mm für die Verbindung zum Fußhalter

Die folgende Ansicht zeigt dir die Reihenfolge der Bauteile und die zugehörigen Schraubverbindungen.

In der zweiten Ansicht erkennst du die Anschlussflächen aus einem anderen Blickwinkel. Achte beim Zusammenfügen darauf, dass die Kabelkanäle auf derselben Seite liegen und an den Übergängen zueinander passen.

7. Verbindungsarme vorbereiten und verschrauben

Setze zunächst in jeden der drei Verbindungsarme eine M6-Einschmelzmutter an der markierten Stelle ein.

Am breiten Ende befinden sich die drei Schraubenpositionen für die Verbindung mit der Basis. Hier kommen die M4 × 14 mm langen Schrauben zum Einsatz.

Am schmalen Ende wird der Fußhalter mit zwei M3 × 10 mm langen Schrauben befestigt. Die Aussparungen im Verbindungsarm ermöglichen den Zugang zu den Schraubenköpfen.

Füge die Teile zusammen, setze die Schrauben zunächst locker an und richte die Übergänge aus. Ziehe die Schrauben anschließend gleichmäßig von Hand fest, ohne die gedruckten Bauteile zu überlasten.

Wiederhole die Montage für alle drei Ausleger.

Kontrolliere die Verbindungsarme auch von der Rückseite. Die Bauteile sollen sauber aneinanderliegen und die Verbindungen dürfen nicht wackeln.

8. Kameraarme montieren

Setze einen Kameraarm auf den vorbereiteten Fußhalter. Richte die drei Befestigungsbohrungen im Armfuß an den M4-Gewindeeinsätzen aus.

Befestige jeden Kameraarm mit drei Schrauben M4 × 14 mm. Setze zunächst alle drei Schrauben an und ziehe sie anschließend gleichmäßig fest.

Montiere auf diese Weise alle drei Kameraarme. Dafür benötigst du insgesamt neun M4 × 14 mm lange Schrauben.

9. Kabel verlegen und mit den Kabelklemmen sichern

Lege die Kabel in die dafür vorgesehenen Kanäle auf der Vorderseite. Die offene Bauweise ermöglicht dir diesen Schritt auch dann, wenn die Grundplatte bereits an der Wand befestigt ist.

Schiebe die Kabelklemmen seitlich in die vorgesehenen Führungen, wie durch den Pfeil dargestellt. Sie halten die Kabel im Kanal.

Achte darauf, dass die Kabel ohne Zug liegen und unter den Klemmen nicht gequetscht werden.

10. Befestigung am Karella

Wenn du die Grundplatte am Karella befestigst, verwende die vier grün markierten Bohrungen im mittleren Bereich der Basis.

Verwechsle diese Befestigungsbohrungen nicht mit den danebenliegenden M3-Gewindeeinsätzen. Positioniere die Grundplatte passend zu den Befestigungspunkten und verschraube sie mit den für dein Karella-Modell vorgesehenen Befestigungsmitteln. Deren Größe und Länge sind in der gezeigten Anleitung nicht angegeben.

Abschließende Kontrolle

Prüfe nach dem Zusammenbau, ob alle drei Ausleger und Kameraarme fest sitzen. Kontrolliere außerdem, ob die Kabel sauber in den Kanälen liegen und die Kabelklemmen richtig eingesetzt sind.

Damit ist die hier beschriebene Montage der Halterung abgeschlossen. Anschließend kannst du die weiteren Komponenten deines Autodarts-Systems montieren und mit der Einrichtung beginnen.

Viel Freude beim Aufbau und anschließend Good Darts!
